Hangi ANSI Standart Flanşlar Boru Hattınıza Uygun?

ANSI standart flanşlar Kuzey Amerika endüstriyel tesislerindeki basınçlı boru sistemleri için birincil mekanik bağlantı yöntemini sağlar. Bu kılavuz, satın alma mühendisleri ve boru tasarımcıları için kritik olan basınç-sıcaklık değerlerini, kaplama türlerini ve malzeme özelliklerini incelemektedir.

ANSI Standart Flanşlar Nedir ve Nasıl Evrimleşti?

Amerikan Ulusal Standartlar Enstitüsü (ANSI), başlangıçta Amerikan Makine Mühendisleri Derneği'nin (ASME) sürdürdüğü ve güncellediği flanş boyut standartlarını yayınladı. Mevcut aktif standartlar arasında, nominal çapı 24 inç'e kadar olan flanşlar için ASME B16.5 ve 60 inç'e kadar daha büyük çaplar için ASME B16.47 bulunmaktadır.

Anahtar sınıflandırma sistemleri şunları içerir:

• Boyutsuz basınç-sıcaklık değerlerini temsil eden 150, 300, 600, 900, 1500 ve 2500 olarak belirlenmiş basınç sınıfları
• Yükseltilmiş yüz (RF), düz yüz (FF) ve halka tipi bağlantı (RTJ) dahil olmak üzere yüz tipleri
• Kaynak uyumluluğu için boru programlarına uygun delik konfigürasyonları

Jiangyin Zhonghai Precision Machinery Co., Ltd., hassas flanşlar ve dövme parçalar konusunda uzmanlaşmış, PED, TUV ve TS niteliklerine sahip ISO 9001 sertifikalı bir üretici olarak faaliyet göstermektedir. Şirket, tamamen özelleştirilmiş çizim tabanlı üretimi destekleyen, GB, ASME, ASTM, JIS, EN ve DIN standartlarına göre boru flanşları, dövme flanşlar, işlenmiş flanşlar ve ilgili bileşenler üretmektedir. Üretim aralığı 1/2 inç'ten 60 inç'e kadar, 10 tona kadar tek parça ağırlıklarda ve maksimum 4 metre boyutlarındadır. Tam şirket içi yetenekler arasında dövme, ısıtma, CNC tornalama, delme ve hem hacimli üretimi hem de karmaşık işlenmiş parçaları işleyen muayene hatları yer alır.

Beş Kritik Spesifikasyonun Teknik Analizi

1. Düşük Basınçlı Slip-On Yapılandırması: ansi standart flanşlar 150 lb slip-on

Sınıf 150, ortam sıcaklığındaki su, buhar ve kritik olmayan proses akışkanları için uygun olan en düşük standart basınç değerini temsil eder. Geçmeli flanşlar boru uçları üzerinden kayar ve her iki tarafa köşe kaynağı yaparak dar alanlarda montajı kolaylaştırır.

Sınıf 150 karbon çeliği için basınç-sıcaklık değerleri:

• Ortam sıcaklığında (100°F) maksimum basınç 285 psi
• 400°F'ta basınç 140 psi'ye düşüyor
• 750°F'de basınç 20 psi'ye düşüyor

Kurulum maliyeti karşılaştırması:

ANSI standart flanşlar 150 lb geçmeli konfigürasyonlar, kurulum hızının yorulma direnci gereksinimlerinden daha ağır bastığı tesisat borularına, HVAC sistemlerine ve düşük basınçlı proses hatlarına uygundur.

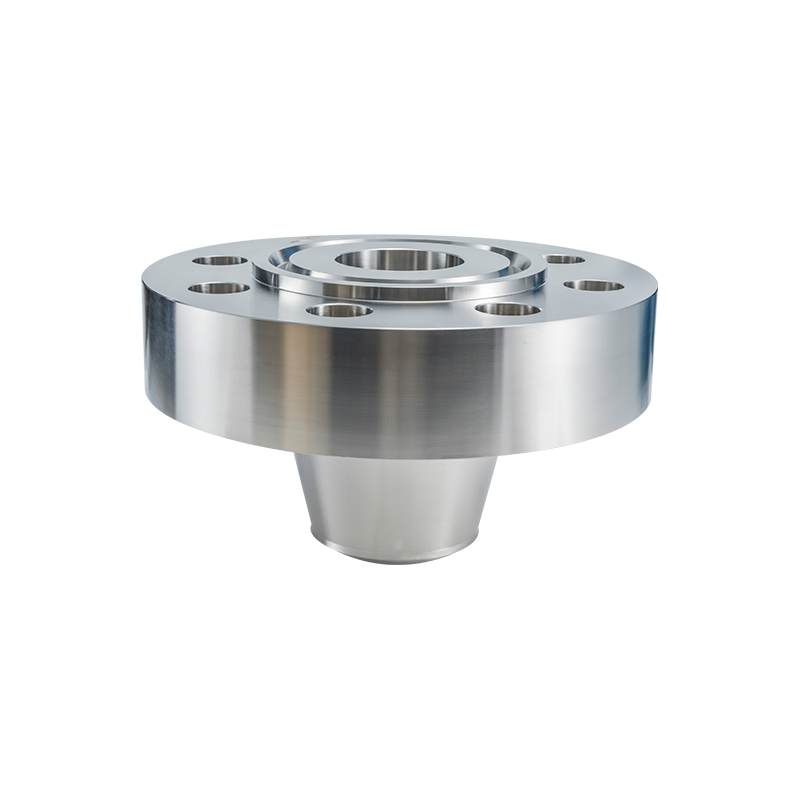

2. Yüksek Basınçlı Kaynak Boyun Tasarımı: ansi standart flanşlar kaynak boyun programı 40

Kaynak boyunlu flanşlar, boru et kalınlığına yumuşak bir şekilde geçiş yapan konik bir göbek içerir. Bu geometri bükülme gerilimlerini dağıtır ve kritik bağlantı noktalarında yapısal güçlendirme sağlar.

Çizelge 40 boru boyutları delik uyumluluğunu belirler:

• 2 inç Schedule 40: 60,3 mm dış çap, 3,91 mm duvar, 52,5 mm iç çap
• 4 inç Schedule 40: 114,3 mm dış çap, 6,02 mm duvar, 102,3 mm iç çap
• 6 inç Schedule 40: 168,3 mm dış çap, 7,11 mm duvar, 154,1 mm iç çap

Flanş tipi performans karşılaştırması:

ansi standart flanşlar kaynak boyun programı 40 kombinasyon, kimya tesisleri ve rafinerilerdeki proses boruları için en yaygın spesifikasyonu temsil eder ve basınç kapasitesini standart malzeme kullanılabilirliği ile dengeler.

3. Kapatma ve İzolasyon Uygulamaları: ansi standart flanşlar kör yükseltilmiş yüz

Kör flanşlar bakım sırasında boru sistemlerini sonlandırır veya ekipmanı izole eder. Yükseltilmiş yüz, conta sıkıştırması için hassas işlenmiş bir sızdırmazlık yüzeyi sağlar.

Yüz kaplama özellikleri şunları içerir:

• Metalik olmayan contalar için 125-250 mikroinç AARH (Aritmetik Ortalama Pürüzlülük Yüksekliği)
• Spiral sarımlı contalar için 63-125 mikroinç AARH
• Halka tipi bağlantılar için 32-63 mikroinç AARH

Kör flanş fonksiyonel karşılaştırması:

ANSI standart flanşlar kör yükseltilmiş yüz Spesifikasyonlar hassas yüzey işleme ve conta uyumluluğunun doğrulanmasını gerektirir. Sağlam yapı, her iki yönden gelen tam sistem basıncına dayanabilir ve gemi girişi ve boru hattı bölümünün bakımı için güvenilir izolasyon sağlar.

4. Karbon Çelik Malzeme Sınıfları: ansi standart flanşlar karbon çeliği a105

ASTM A105, ortam ve yüksek sıcaklıktaki servisler için dövme karbonlu çelik boru bileşenlerini belirtir. Bu kalite, maliyet etkinliği ve mekanik güvenilirliği nedeniyle endüstriyel flanş uygulamalarına hakimdir.

Kimyasal bileşim gereklilikleri:

• Kaynaklanabilirlik için karbon maksimum %0,35
• Dayanıklılık için %0,60-1,05 Manganez
• Deoksidasyon için silikon %0,10-0,35
• Fosfor ve kükürt her biri maksimum %0,040

Üretim yöntemi karşılaştırması:

ANSI standart flanşlar karbon çeliği a105 Spesifikasyonlar, ısıl işlemi ve mekanik testleri doğrulayan malzeme test sertifikalarını gerektirir. Dövme yapı, döküm bileşenlerde bulunan iç gözeneklilik risklerini ortadan kaldırarak kritik hizmetlerin maliyet primini haklı çıkarır.

5. Yüksek Basınçlı Soket Kaynağı: ansi standart flanşlar soket kaynağı 3000 psi

Soket kaynak flanşları, yüksek basınçlı uygulamalarda daha küçük çaplı borulara (tipik olarak 2 inç ve altı) uygundur. Soket deliği, dış bağlantı noktasında dolgu kaynağıyla boru ucunu alır.

Basınç sınıfı eşdeğerliği:

• 3000 psi soket kaynağı yaklaşık olarak Sınıf 600 ve üstüne karşılık gelir
• 6000 psi soket kaynağı Sınıf 1500'e karşılık gelir
• 9000 psi soket kaynağı Sınıf 2500'e karşılık gelir

Küçük çaplı bağlantı karşılaştırması:

ansi standart flanşlar soket kaynağı 3000 psi Spesifikasyon, dişli bağlantıların döngüsel basınç veya titreşim altında yorulma arızası riski taşıdığı cihaz bağlantılarını, numune alma bağlantı noktalarını ve küçük dore proses hatlarını ele alır.

Üretim Kalitesi ve Sertifikasyon Standartları

ISO 9001 ve PED Uyumluluğu

Kalite yönetim sistemleri, belgelenmiş prosedürler aracılığıyla tutarlı üretim sağlar:

• Fabrika test raporlarından son denetime kadar malzeme izlenebilirliği
• Östenitleme ve normalleştirme döngülerini doğrulayan ısıl işlem kayıtları
• ASME B16.5 tolerans tablolarına göre boyutsal inceleme
• Kritik uygulamalar için nominal basıncın 1,5 katı basınç testi

Şirket İçi Üretim Yetenekleri

Jiangyin Zhonghai Precision Machinery, tam üretim entegrasyonunu sürdürüyor:

• Büyük çaplı işlenmemiş parçalar için 10.000 tona kadar dövme presleri
• Atmosfer kontrollü sürekli ısıl işlem fırınları
• 4 metreye kadar CNC dik torna işleme çapları
• ±0,2 mm konum toleransıyla cıvata deliği desenleri uygulayan delme merkezleri

Küresel Standartlar ve Özelleştirme Hizmetleri

Çok Standartlı Üretim Yeteneği

Uluslararası standartlara paralel üretim, küresel proje gereksinimlerini destekler:

• Çin yurt içi projeleri için GB standartları
• Kuzey Amerika ve Orta Doğu pazarları için ASME/ASTM
• Japon ve Güneydoğu Asya müşterileri için JIS spesifikasyonları
• Avrupa Ekonomik Alanı uyumluluğu için EN/DIN standartları

Standart Dışı ve Mühendislik Çözümleri

Çizime dayalı üretim, özel gereksinimleri karşılar:

• Sayaç çalışma bölümlerine sahip orifis flanşları
• Kap kabuk bağlantıları için uzun kaynak boyunları
• Ağırlığı ve cıvata yükünü azaltan kompakt flanşlar

Sıkça Sorulan Sorular

Sınıf 150 ve Sınıf 300 flanşları arasında hangi cıvata daire çapı farklılıkları var?

6 inçlik nominal flanş için Sınıf 150, 22,2 mm çapında 8 cıvatayla birlikte 241,3 mm cıvata dairesi çapını belirtir. Sınıf 300, 25,4 mm çapında 12 cıvatayla 269,9 mm cıvata dairesini belirtir. Daha büyük cıvata dairesi ve artırılmış cıvata sayısı, yüksek basınç değerleri için daha yüksek conta sıkıştırma gereksinimlerini karşılar. Mevcut Sınıf 150 flanşlar, yetersiz dış çap ve kalınlık nedeniyle ek delikler açılarak Sınıf 300'e yükseltilemez.

A105 ve A350 LF2 malzemeleri düşük sıcaklık uygulamaları açısından nasıl karşılaştırılır?

ASTM A105 Charpy V-çentik darbe testi minimum -29°C'ye uygundur. ASTM A350 Sınıf LF2, sınıfa bağlı olarak -46°C veya -59°C'de darbe gereksinimlerini belirtir. LF2 sınıfı %15-25 daha pahalıdır ancak soğutmalı hizmetler ve kuzey iklimine maruz kalma için gerekli dayanıklılığı sağlar. A105 ansi standart flanşlar karbon çeliği a105 spesifikasyonları -29°C'nin altında kırılgan kırılma riski taşır.

Geçmeli flanşlar hangi maksimum basıncı güvenli bir şekilde kaldırabilir?

Sınıf 150 geçmeli flanşlar, ortam sıcaklığında 285 psi'ye kadar basınç sağlar ancak kaynak boyunlu tasarımlardan 2,5 kat daha yüksek gerilim konsantrasyon faktörlerine maruz kalır. Pratik uygulama sınırları, döngüsel hizmetlerde genellikle geçmeli flanşları 150-200 psi'ye düşürür. ansi standart flanşlar 150 lb kaymalı yapılandırma yalnızca statik, darbesiz uygulamalara uygundur.

Yükseltilmiş yüz ve halka tipi bağlantı sızdırmazlık performansları nasıl farklılık gösterir?

Yükseltilmiş yüzey flanşları, düz veya spiral sarılı contaları geniş temas alanları boyunca sıkıştırarak orta dereceli yüzey kalitesi değişikliklerini tolere eder. Halka tipi bağlantılar, hassas kanal işleme (±0,05 mm) ve plastik deformasyon yoluyla sızdırmazlık sağlayan metal-metal teması gerektirir. RTJ bağlantıları, geleneksel contaların arızalandığı durumlarda 10.000 psi'yi aşan basınçlara ve 500°C'nin üzerindeki sıcaklıklara dayanır. Yükseltilmiş yüzey bağlantıları, daha düşük işleme maliyetleri ve conta değiştirme kolaylığı nedeniyle genel proses borularında hakimdir.

Minimum sipariş miktarları ve numune politikaları nelerdir?

Standart katalog flanşları, bakım gereksinimleri için tek parçalı siparişleri destekler. Özel dövmeler, ısı parti izlenebilirliği için minimum 500 kg malzeme miktarı gerektirir. Yeterlilik testi için örnek flanşların satın alınması gerekir; boyutsal raporlar ve malzeme sertifikaları standart teslimatlarla birlikte hiçbir ek ücret ödemeden sunulur. Jiangyin Zhonghai Precision Machinery, hızlı sevkiyat için ortak boyutlarda envanter bulundurmaktadır.

Sonuç

Uygun olanı seçmek ANSI standart flanşlar basınç-sıcaklık koşullarının, boru dinamiklerinin ve malzeme ortamlarının analizini gerektirir. Belirtilip belirtilmediği ansi standart flanşlar 150 lb kaymalı ekonomi için, ansi standart flanşlar kaynak boyun programı 40 yorulma direnci için, ansi standart flanşlar kör yükseltilmiş yüz izolasyon için, ansi standart flanşlar karbon çeliği a105 standart hizmet için veya ansi standart flanşlar soket kaynağı 3000 psi yüksek basınçlı küçük delikler için teknik özellikler sistem bütünlüğünü belirler.

Jiangyin Zhonghai Precision Machinery Co., Ltd., dövmeden son denetime kadar entegre üretim sağlayarak, küresel enerji ve proses endüstrilerini sertifikalı kalite ve 4 metre çapa kadar boyutsal kapasiteyle destekler.

Referanslar

• Amerikan Makine Mühendisleri Derneği, ASME B16.5-2020, Boru Flanşları ve Flanşlı Bağlantı Parçaları: NPS 1/2'den NPS 24 Metrik/İnç Standardına kadar
• Amerikan Makine Mühendisleri Derneği, ASME B16.47-2017, Büyük Çaplı Çelik Flanşlar: NPS 26'dan NPS 60 Metrik/İnç Standardına kadar
• Amerikan Test ve Malzeme Derneği, ASTM A105/A105M-21, Boru Uygulamalarına Yönelik Karbon Çelik Dövme Parçalarına İlişkin Standart Şartname
• Amerikan Test ve Malzeme Derneği, ASTM A350/A350M-18, Karbon ve Düşük Alaşımlı Çelik Dövmeler için Standart Şartname, Boru Bileşenleri için Çentik Tokluk Testi Gerektirir
• Avrupa Standardizasyon Komitesi, EN 1092-1:2018, Flanşlar ve bağlantıları - Borular, vanalar, bağlantı parçaları ve aksesuarlar için dairesel flanşlar, PN belirlenmiş - Bölüm 1: Çelik flanşlar
• Uluslararası Standardizasyon Örgütü, ISO 9001:2015, Kalite yönetim sistemleri - Gereksinimler
