Sınıf 300 Kaynak Boyunlu Flanş

Sınıf 300 Kaynak Boyunlu Flanş Manufacturers

300# Kaynak Boyunlu Flanş

Bize Ulaşın

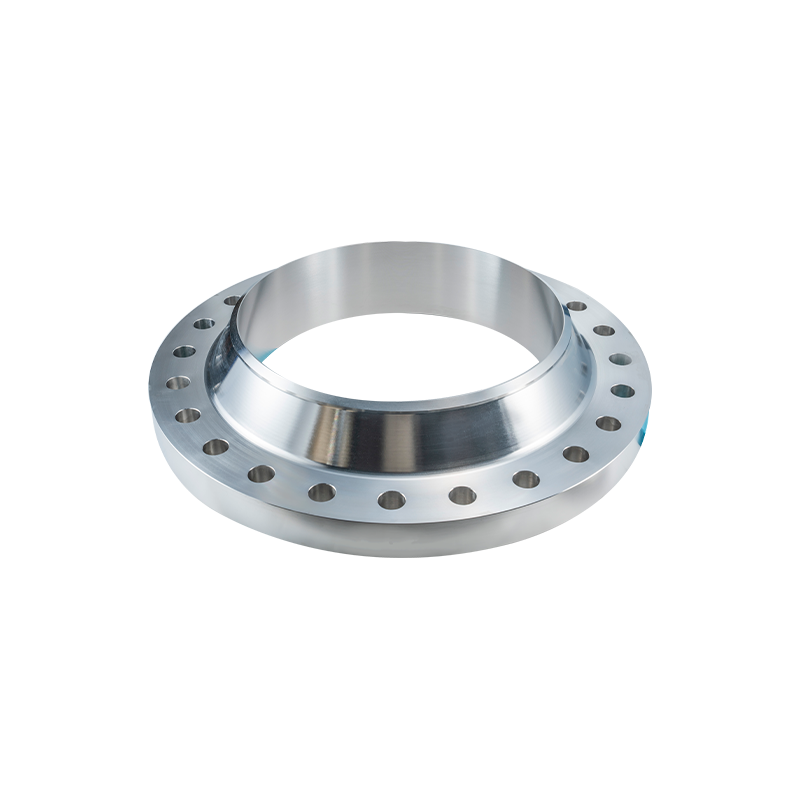

Sınıf 300 Kaynak Boyunlu Flanş (WN), en zorlu endüstriyel ortamlar için tasarlanmış kritik bir mühendislik bileşenidir. Jiangyin Zhonghai Precision Machinery Co., Ltd. tarafından üretilen ve boruya uçtan uca kaynaklanmış uzun konik bir göbekle karakterize edilen WN flanşları, gerilimi flanştan boruya aktaracak ve göbeğin tabanındaki gerilim konsantrasyonunu önemli ölçüde azaltacak şekilde tasarlanmıştır.

Şirket içi sağlam dövme ve hassas işleme yeteneklerimizden yararlanan Sınıf 300 WN flanşlarımız, sıcaklık dalgalanmaları, yüksek basınç şokları ve kesme kuvvetleri altında olağanüstü performans sergiler. İster standart ANSI B16.5 spesifikasyonlarına ister standart dışı özel tasarımlara bağlı kalın, her ürünün yüksek güvenlik marjıyla çalışmasını sağlıyoruz.

Temel Avantajlar
·Optimal Stres Dağılımı: Konik göbek, boru sisteminin yapısal bütünlüğünü geliştirerek düzgün bir basınç geçişi sağlar; yüksek basınç ve değişken yük ortamları için idealdir.
· Dikey Entegre Üretim: Zhonghai, dövme ve ısıl işlemden CNC tornalama ve test etmeye kadar tüm süreci yönetir. Bu, metal tanecik akışının flanş profiliyle hizalanmasını sağlayarak mekanik mukavemeti maksimuma çıkarır.
·Global Kalite Sertifikaları: PED (TÜV) ve TS kimlik bilgileri ile ISO 9001 sertifikasına sahip olup, ASTM/ASME, EN ve API gibi uluslararası standartlara tam uyum sağlar.
·Ağır Hizmet ve Özel Yetenekler: Ürün yelpazemiz 1/2" ile 60" arası ölçüleri kapsar ve çapı 4 metreye ve ağırlığı 10 tona kadar olan hassas dövmeleri işleme kapasitesine sahiptir.

Temel Özellikler
· Alın Kaynak Bütünlüğü: Alın kaynak bağlantısı, borunun kendisine eşit dayanıklılık sağlar ve kaynak bağlantısı, Radyografik Test (RT) aracılığıyla kolayca incelenir.
·Olağanüstü Koşullara Karşı Dayanıklılık: Class 300 derecesi, çok çeşitli basınç-sıcaklık derecelerini barındırır ve yüksek basınç ve döngüsel hizmetlerde uzun vadeli sızdırmazlığı korur.
·Hassas İşlenmiş Yüzler: RF (Yükseltilmiş Yüz), RTJ (Halka Tipi Bağlantı) ve daha fazlasında mevcuttur. CNC kaplama, sızdırmazlık yüzeyi pürüzlülüğünün en katı endüstri standartlarını karşılamasını sağlar.
·Tam Malzeme İzlenebilirliği: Her ürüne, ham külçeden bitmiş parçaya kadar %100 izlenebilirlik sağlayan eksiksiz bir Malzeme Test Sertifikası (MTC) verilir.

Uygulamalar
·Petrol ve Gaz: İletim boru hatları, kompresör istasyonları ve ayırma üniteleri.
·Kimyasal ve Rafineri: Yüksek sıcaklık reaktörleri, ısı eşanjörleri ve aşındırıcı ortam ağları.
·Enerji Üretimi: Yüksek basınçlı buhar çevrimleri ve enerji santrali yardımcı sistemleri.
· Açık Deniz Mühendisliği: Mekanik strese karşı yüksek direnç gerektiren açık deniz platformları ve boru sistemleri.

Öğe	Teknik Özellikler
Standartlar	ASME B16.5, ASME B16.47, MSS SP-44
Basınç Sınıfı	Sınıf 300 (Sınıf 150'den 2500'e kadar mevcuttur)
Nominal Boyut	1/2" – 60" (DN15 – DN1500)
Malzemeler	CS: A105, A350 LF2; SS: 304/L, 316/L, 321; Dubleks ve Alaşımlı Çelik
Kaplama Çeşitleri	Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ), M&F
İmalat	İntegral Dövme Isıl İşlem CNC İşleme
Muayene	UT, MT, PT ve Radyografik Test (RT) desteği
Özelleştirme	Çizimlere dayalı özel yapılar; Özel Duvar Kalınlığı (Sch 40, 80, 160, XXS, vb.)

DÖVME VE İŞLENMİŞ FLANŞLARDA UZMANLAR

[ BİZ KİMİZ ]

Hakkımızda .

Jiangyin Zhonghai Precision Machinery Co., Ltd.

Kuruldu

0
Çalışanlar

0
Ton/Ay Kapasite

0

01.

Şartname Kapsamı

Üretim yelpazemiz 1/2” ila 60” arası boyutları kapsamaktadır. 10 tona kadar tek parça ağırlıkları ve 4 metreye ulaşan maksimum boyutları.

02.

Uygulanabilir Senaryolar

Bu kapsamlı kapsam, hem standart hem de standart dışı flanş uygulamaları.

03.

Bizi Tanıtın

We are China Sınıf 300 Kaynak Boyunlu Flanş Manufacturers and Custom Sınıf 300 Kaynak Boyunlu Flanş Factory. Komple şirket içi dövme, ısıtma, CNC tornalama, delme ve muayene hatlarıyla hem hacimli üretim hem de karmaşık işlenmiş parçalarla ilgileniyoruz.

Daha Fazlasını Görüntüle

Fabrika Turu

SİZE SON İŞLETME VE SEKTÖR HABERLERİNİ SUNARIZ

[ YENİ ]

Haberler .

Daha Fazlasını Görüntüle

2026-04-22

Neden ANSI Standart Flanşları Kullanmalı?

Giriş ANSI Standart Flanşlar ANSI Standart Flanşlar Borular, vanalar ve diğer ekipmanlar arasında güvenli bağlantılar sağlayarak boru sistemlerinde çok önemli bir rol oynar. Standardizasyon, endüstriyel uygulamalarda uyumluluk, güvenlik ve güvenilirlik sağlar. Mühendisler, basınç bütünlüğünü ko...
2026-04-15

Paslanmaz Çelik Flanşlar Sistem Bütünlüğünü Nasıl Sağlar?

Ağır endüstrilerdeki boru sistemleri son derece güvenilir bağlantı noktaları gerektirir. Paslanmaz Çelik Flanşlar vanaları, boruları ve diğer ekipmanları bağlamak için güvenli bağlantılar sağlar. Bu bileşenler bakım ekiplerinin bölümleri hızlı bir şekilde sökmelerine olanak tanır. Paslanmaz çeliğin kor...
2026-04-09

Hangi Karbon Çelik Flanşlar Boru Sistemi Gereksinimleriniz...

Mühendisler ve satın alma uzmanları, spesifikasyonları belirlerken kritik kararlarla karşı karşıya kalırlar karbon çelik flanşlar endüstriyel boru sistemleri için. Bu mekanik bileşenler, basınç bütünlüğünü korurken ve bakım erişimini mümkün kılarken boruları, vanaları, pompaları ve ekipmanı birbirine bağlar. ...

Sınıf 300 Kaynak Boyunlu Flanş Industry knowledge

Sınıf 300 Flanş Deliğinin Boru Programına Eşleştirilmesi

Orta basınçlı boru sistemlerinde, Sınıf 300 Kaynak Boyunlu Flanş Yüksek yapısal bütünlüğü nedeniyle tercih edilir. Bununla birlikte, tedarikteki en kritik adım, flanşın "Deliğinin" (iç çap) birleşme borusunun iç çapına mükemmel şekilde uymasını sağlamaktır. Bu, Boru Programına (duvar kalınlığı) göre belirlenir.

Hassas Delik Eşleştirmenin Önemi

Kaynak Boyunlu (WN) flanş, bir boruya uçtan uca kaynaklanmış konik bir göbeğe sahiptir. Flanş duvarı boru duvarından daha kalın veya daha ince ise, sistem içinde bir "adım" oluşturarak kaynak kökünde türbülansa, erozyona ve gerilim yoğunlaşmasına yol açar.

Bir sipariş verirken Sınıf 300 Kaynak Boyunlu Flanş belirtmeniz gerekir Program Sch 40, Sch 80 veya Sch XS gibi. Şu tarihte: Jiangyin Zhonghai Precision Machinery Co., Ltd. , dövme flanşlarımızın deliklerini tam toleranslara göre işlemek için yüksek hassasiyetli CNC tornalama kullanıyoruz ve sıvı akışı için kusursuz bir geçiş sağlıyoruz.

Parametre Karşılaştırması: Sınıf 300 WN Flanşlar için Delik Boyutları

Yaygın nominal boru boyutları (NPS) için ASME B16.5'e dayanmaktadır:

NPS (İnç)	Dış Çap (göbek)	Delik (Sch 40)	Delik (Sch 80)	Delik (Sch 160)
2"	60,3 mm	52,5 mm	49,3 mm	42,9 mm
4"	114,3 mm	102,3 mm	97,2 mm	87,3 mm
6"	168,3 mm	154,1 mm	146,3 mm	131,7 mm
8"	219,1 mm	202,7 mm	193,7 mm	174,6 mm
12"	323,9 mm	303,2 mm	288,9 mm	257,2 mm

Jiangyin Zhonghai'de Hassas Üretim

Mükemmel bir eşleşme elde etmek, dövme ve işleme aşamaları üzerinde sıkı kontrol gerektirir. Jiangyin Zhonghai Precision Machinery Co., Ltd. aşağıdakiler aracılığıyla teknik bir avantaj sağlar:

Özel Delik İşleme: Standart dışı boru et kalınlıkları için Sınıf 300 flanşlar üretmemize olanak tanıyan tamamen özelleştirilmiş, çizim bazlı üretimi destekliyoruz.
Malzeme Bütünlüğü: PED/TUV/TS niteliklerimiz, belirli bir Programa ulaşmak için önemli işleme sonrasında bile flanşın nominal basınç dayanımını korumasını sağlar.
Büyük Ölçekli Yetenek: kadar kaynak boyunlu flanşlar üretebiliriz. 60" maksimum boyuta sahip 4 metre Ağır endüstriyel kolektörler ve ana hatlar için uygundur.

Sıkça Sorulan Sorular (SSS)

1. Jiangyin Zhonghai Precision Machinery Co., Ltd., Sch XXS gibi ağır duvarlı borular için Sınıf 300 flanşlar sağlıyor mu?

Evet. Jiangyin Zhonghai Precision Machinery Co., Ltd. hassas işlenmiş flanşlar konusunda uzmanlaşmıştır. Şirket içi CNC tornalama ve delme hatlarımızla, herhangi bir Sınıf 300 Kaynak Boyunlu flanşın deliğini, ağır duvarlı veya özel kalınlıktaki borulara uyacak şekilde işleyebilir ve mükemmel bir kaynak hazırlığı ve akış yolu sağlayabiliriz.

2. Jiangyin Zhonghai Precision Machinery Co., Ltd. kaynak ucunun düzgün şekilde eğimli olmasını nasıl sağlar?

Tarafından üretilen her Kaynak Boyunlu flanş Jiangyin Zhonghai Precision Machinery Co., Ltd. ASME B16.25 standartlarına veya müşteriye özel çizimlere göre pahlanır. ISO 9001 sertifikalı kalite sistemimiz, kök yüzün ve eğim açısının tutarlı olmasını sağlayarak küresel müşterilerimiz için sahada kaynaklamayı kolaylaştırır.

3. Jiangyin Zhonghai Precision Machinery Co., Ltd.'de Sınıf 300 flanşlar için maksimum boyut aralığı nedir?

Üretim yelpazemiz şunları kapsamaktadır: 1/2'' ila 60'' . Ağır hizmet tipi dövme ekipmanlarımız ve CNC altyapımız sayesinde, Jiangyin Zhonghai Precision Machinery Co., Ltd. kadar tek parça ağırlıkları kaldırabilir 10 ton , hem standart hacimli üretim hem de devasa, karmaşık işlenmiş parçalar için güvenilir Sınıf 300 çözümleri sağlıyor.
